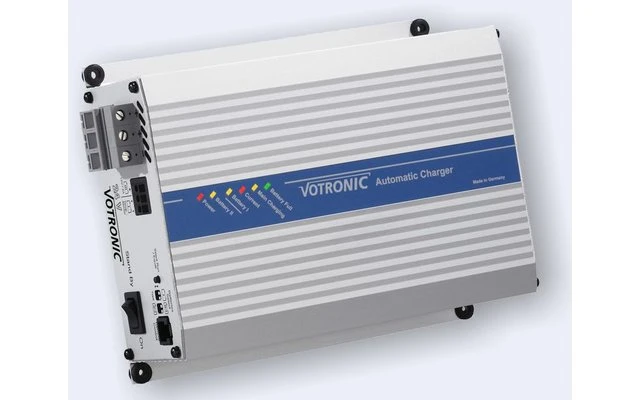

Votronic VAC 2416 F 3A Automatisches Ladegerät 24 V 16 A

Die Ladegeräteserie VAC-F ist für den Fahrzeugeinbau vorgesehen und erfüllt die Vorgaben des FNFW in der aktuellen Feuerwehrnorm DIN 14679 zur Aufladung von Zusatz- und Starter-Batterien in Einsatzfahrzeugen.

Details

• Ladeprogramme Nr. 1, 2, 3 und 5 (Gel, AGM, Säure, Start) sowie 4x Lithium-LiFePO4 auf Batterietyp einstellbar
• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).
• Lithium LiFePO4- Maintenance, Auto Wake Up, Instandhaltungsphase: Regelmäßiges automatisches aktivieren des Batterie Zellen-Balancings alle 10 Tage um durchgängig die volle Ladung der Batterie zu gewährleisten.
• Blei-Batterie-Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.
• Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
• Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Verpolung, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie durch eingebaute Sicherheits-Schalter.
• Anschluss für Batterie-Temperatur-Sensor (im Lieferumfang Temperatur-Sensor 825): Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung und damit Batteriebelastung vermieden.
• Bei LiFePO4-Batterien ist der Batterie Temperatur-Sensor erforderlich für die Gerätefunktion: Er dient dem Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen unter 0°C.
• Silent Run-Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtbetrieb).
• Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. bei Batteriewechsel).
• Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
• Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit Solaranlagen, Wind- und Benzingeneratoren, Lichtmaschinen etc. an einer Batterie.
• Elektronik feuchtigkeitsgeschützt
• Ladehilfe für tiefstentladene Blei-Batterien: Schonendes vorladen der (Blei-Säure, -Gel, -AGM)-Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
• Eingebauter Ladestromverteiler mit 2 Hauptladeausgängen, beide mit max. Strom- und Leistungsvermögen
• Bei gemischtem Betrieb mit 1 Versorgungs- und 1 Starterbatterie ist ein eigenes Starter-Ladeprogramm am eingebauten Ladestromverteiler einstellbar
• Starterbatterie wird bei Bedarf auch mit vollem Ladestrom geladen (kurze Fahrzeug-Standzeit)
• Separater Neben-Ladeausgang „S“ zur Stütz- und Erhaltungs-Ladung einer weiteren Starter-Batterie oder als Meldeausgang +86 für Motor-Startsperre bei Fahrzeug-Netzanschluss
• Equalisations-Funktion (IUIU-Ladekennlinie manuell aktivierbar für Zellen-Ausgleichsladung)
• Trennung der Batterien bei Netzausfall, Überhitzung, Fehlverhalten (Sicherheitsschalter pro Ladeausgang)
• Variable Einbaulage

Ladeprogramme

• 5 „MOTOR“: Ladeprogramm für Blei-Säure-/Nass-Batterien, Kennlinie IU1oU2oU3: Kennlinie ähnlich Lichtmaschine/Generator für bewegten (mobilen) Einsatz (Säureschichtung) mit besonders geringer Wartung (Batteriegasung, Wasserverbrauch). Ladung und Ladeerhaltung von Starter-Batterien in Einsatz-Fahrzeugen, gemäß einem herkömmlichen Vorschlag des Normenausschusses Feuerwehrwesen (FNFW). Für herkömmliche, konventionelle Standard Starterbatterien, Starterbatterien „Absolut wartungsfrei“, „Wartungsfrei nach EN“, „Wartungsfrei nach DIN“, „Wartungsfrei“, „Wartungsarm“.
• 6 „L“: Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch: L = gering nach DIN EN 50342-1, Kennlinie IU1oU2oU3. Kennlinie mit mittlerem U1-Niveau für Säure-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 7 „VL“: Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch: VL = sehr gering nach DIN EN 50342-1, Kennlinie IU1oU2oU3. Kennlinie mit hohem U1-Niveau für Säure-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 8 „Vlies“: Verschlossene Batterien (VRLA) mit AGM-/Vlies-Technologie: Kennlinie IU1oU2oU3. Kennlinie für AGM-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 9 „Gel“: Verschlossene Batterien (VRLA) mit Gel-Technologie: Kennlinie IU1oU2oU3. Kennlinie für Gel-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz

Technische Merkmale

• BR: Automatische Batterie-Regenerierung
• DC: Netzteil-Funktion (Batteriewechsel)
• FB: Anschluss Fern-Bedienung/-Anzeige
• LV: Ladestromverteiler für eine oder mehrere Batterien
• TK: Temperatur-Kompensation TS Temperatur-Sensor im Lieferumfang
• Elektronik feuchtigkeitsgeschützt

Technische Daten

• Nennspannung (AC) in [V] 230
• Betriebsspannungsbereich (AC) in [V]: 190 – 265 (volle Ladeleistung)
• Leistungsaufnahme (AC) in max. [W]: 520
• Sinusförmige Power-Faktor-Korrektur (CosPhi = 1): ja
• Batteriekapazität in [Ah]: 30 – 80 (160)
• Nebenladeausgang „S“ in [A] –
• Ladekennlinie: IU1oU2
• Spannungsbegrenzung bei allen Ladearten/Programmen [V]: 30
• Spannungswelligkeit in [mV] rms: < 50
• Anzahl Ladeausgänge: 2 + MA
• Geräte-Einbaulage: beliebig
• Temperaturbereich [°C]: -20 bis +45
• Schutzgrad/-klasse: I / IP 21
• Maße (B x H x T) inkl. Befestigungsflansche, ohne Anschlüsse: 210 x 71 x 160 mm
• Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend
• bei Einsatzpausen der Fahrzeuge >24 Stunden, nach DIN 14679

Lieferumfang

• Netzkabel
• 1 Temperatursensor
• Bedienungsanleitung
